Motorrad-Soziusabdeckung per 3D-Scan und 3D-Druck - fest verschraubt für den Rennbetrieb

Bei Motorradrennen führte der enge Körperkontakt des Fahrers dazu, dass sich die originale Soziusabdeckung wiederholt nach hinten verschob und aus ihrer Halterung löste. Statt das Original nur nachzufertigen, digitalisierte JESA das Bauteil, rekonstruierte die Geometrie und entwickelte eine verschraubbare Ausführung aus PET-CF.

Branche

Motorradrennsport

Anwendung

Soziusabdeckung an einem Rennmotorrad

Lösung

3D-Scan, Reverse Engineering und FDM-Druck aus PET-CF

Ergebnis

Fest verschraubbare Abdeckung mit integrierten Gewindeeinsätzen

Ausgangslage

Die serienmäßige Soziusabdeckung war so befestigt, dass sie zur Demontage nach hinten geschoben werden konnte. Im normalen Gebrauch erleichtert dieser Mechanismus das Abnehmen des Bauteils. Im Rennbetrieb wurde genau diese Bewegungsrichtung jedoch zum Problem.

Der Fahrer bewegt sich auf der Rennstrecke eng am Motorrad und nimmt eine kompakte Körperhaltung ein. Durch wiederholten Kontakt wurde die Abdeckung in Richtung der vorgesehenen Demontagebewegung geschoben. Eine neue originale Abdeckung hätte dieselbe Schwachstelle behalten. Benötigt wurde deshalb keine reine Kopie, sondern eine konstruktiv verbesserte Ausführung.

Vorgehen

Originalteil per 3D-Scan erfasst

JESA digitalisierte die vorhandene Soziusabdeckung per 3D-Scan. Dabei wurden Außenkontur, Anschlussbereiche und alle für die spätere Montage relevanten Geometrien aufgenommen.

CAD-Modell fertigungsgerecht rekonstruiert

Auf Basis der Scandaten entstand ein bearbeitbares CAD-Modell. Die sichtbare Form und die passungsrelevanten Abmessungen orientierten sich am Originalteil.

Befestigung für den Rennbetrieb neu ausgelegt

Die ursprüngliche Schiebebefestigung wurde durch vier definierte Befestigungspunkte mit metallischen Gewindeeinsätzen ersetzt, damit sich die Abdeckung fest verschrauben lässt.

Soziusabdeckung aus PET-CF gefertigt

Das Bauteil wurde aus ProLine PET-CF im FDM-Verfahren gefertigt. Material, Wandstärken, Druckausrichtung und Befestigungsbereiche wurden auf den konkreten Einsatz abgestimmt.

Ergebnis

JESA hat die originale Soziusabdeckung per 3D-Scan digitalisiert, als fertigungsgerechtes CAD-Modell rekonstruiert und die Befestigung für den Rennbetrieb neu ausgelegt. Die neue Ausführung aus PET-CF wird über vier integrierte Gewindeeinsätze verschraubt und ist dadurch gegen ein unbeabsichtigtes Verschieben durch Körperkontakt gesichert. Gleichzeitig bleibt die Soziusabdeckung gezielt demontierbar und anhand der vorhandenen CAD-Daten reproduzierbar.

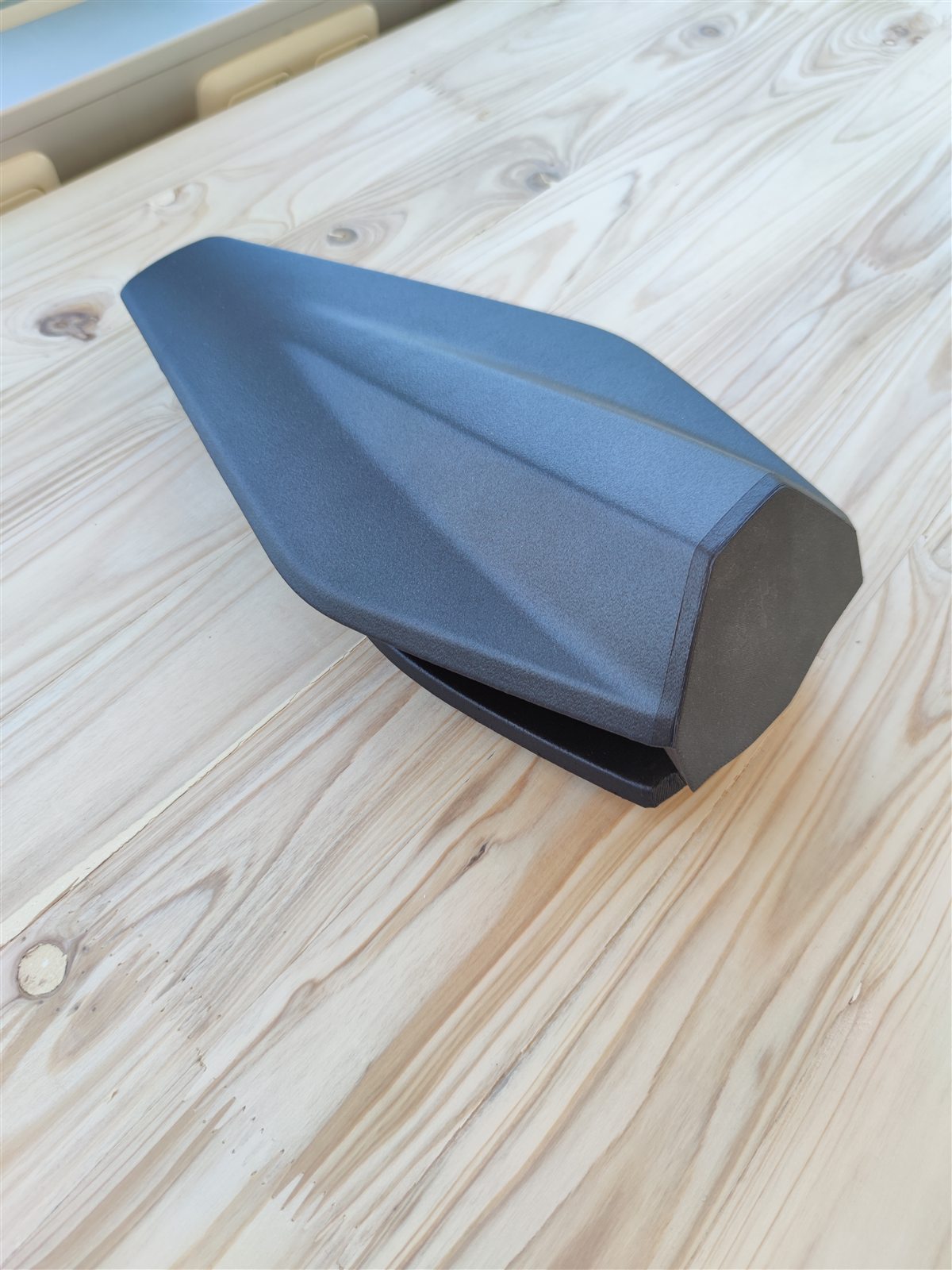

3D-gedruckte Motorrad-Soziusabdeckung aus PET-CF in Perspektivansicht

Neu konstruierte Soziusabdeckung aus PET-CF - mit überarbeiteter Befestigung gegen unbeabsichtigtes Verschieben

Befestigung

4 Gewindeeinsätze

Material

PET-CF

Datenbasis

CAD reproduzierbar

Details am Bauteil

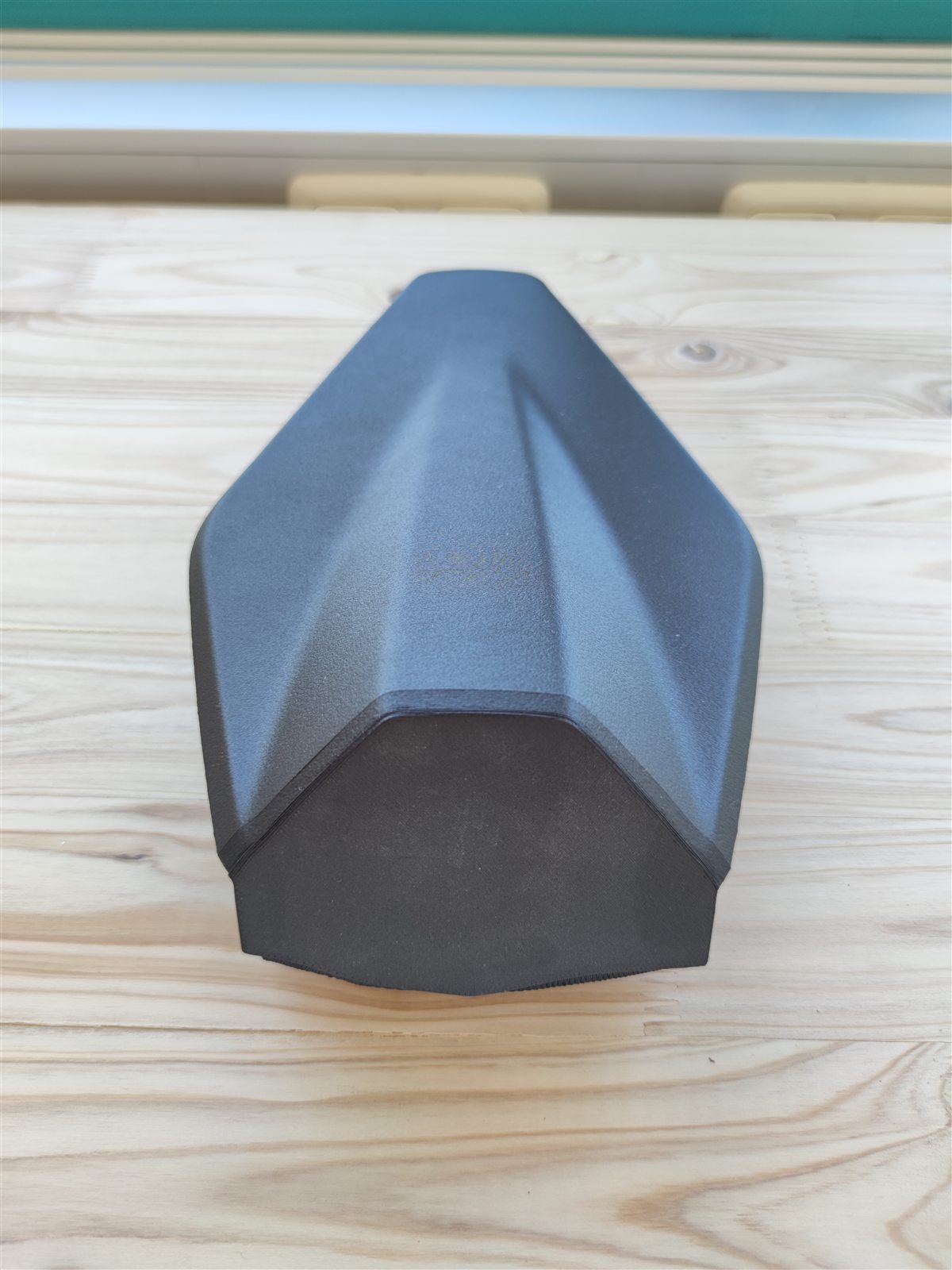

Frontansicht der verschraubbaren Motorrad-Soziusabdeckung

Frontansicht der neu gefertigten Soziusabdeckung

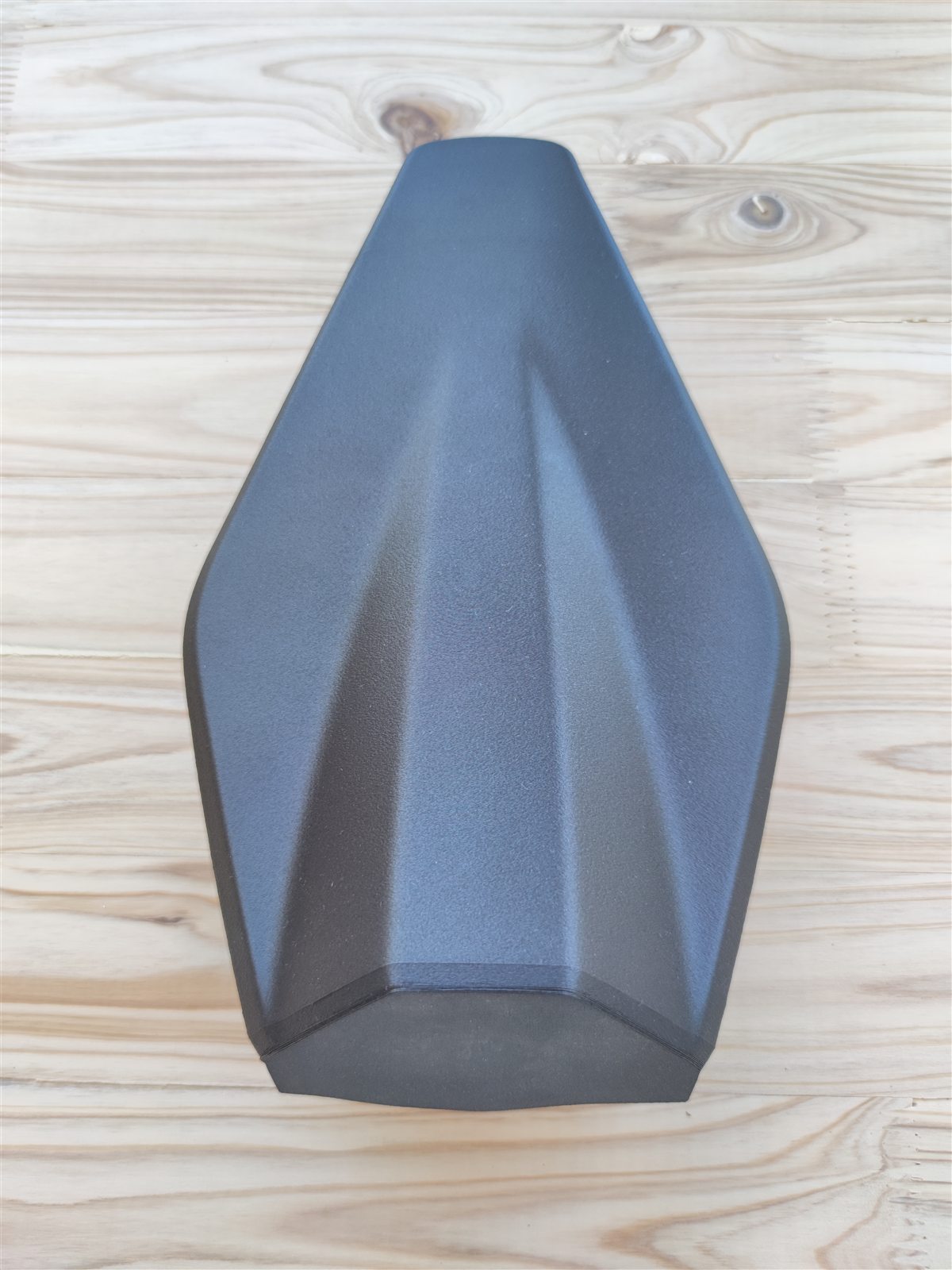

Motorrad-Soziusabdeckung aus PET-CF in der Draufsicht

Draufsicht mit an der Originalkontur orientierter Außenform

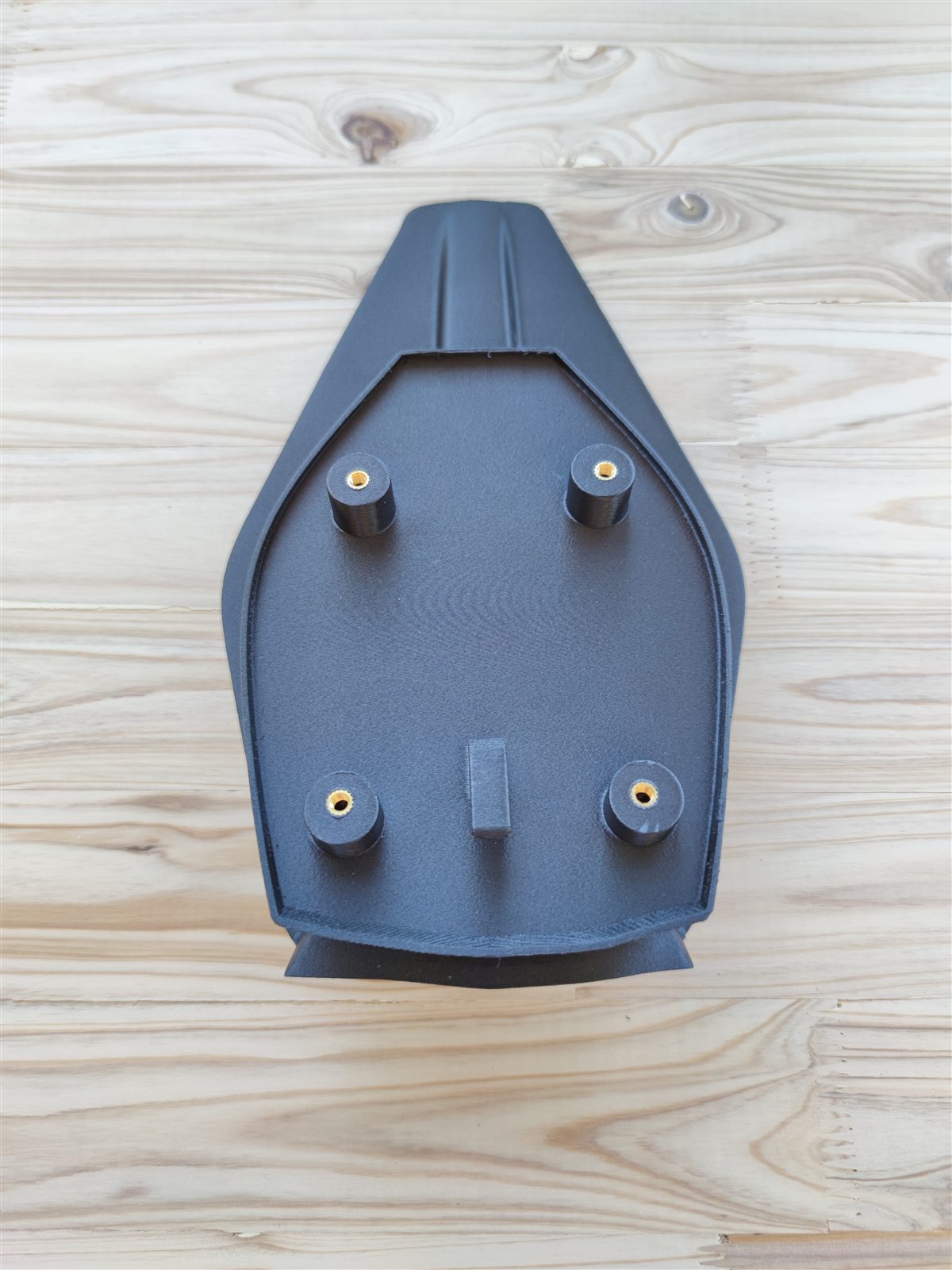

Unterseite der Soziusabdeckung mit vier integrierten Gewindeeinsätzen

Unterseite mit vier integrierten Gewindeeinsätzen

Was diese Lösung gebracht hat

Kein unbeabsichtigtes Verschieben

Die Schraubverbindung verhindert, dass die Soziusabdeckung durch Körperkontakt des Fahrers in die ursprüngliche Demontagerichtung geschoben wird.

Weiterhin gezielt demontierbar

Das Bauteil wird nicht dauerhaft verklebt. Für Wartung, Umbauten oder den Zugang zu darunterliegenden Bereichen kann es kontrolliert abgeschraubt werden.

Schwachstelle des Originals behoben

JESA hat das vorhandene Bauteil nicht nur kopiert, sondern die für den Rennbetrieb ungeeignete Schiebebefestigung konstruktiv ersetzt.

Ohne erneuten Scan nachfertigbar

Durch das rekonstruierte CAD-Modell kann die Soziusabdeckung bei Beschädigung oder zusätzlichem Bedarf erneut gefertigt werden.

Eingesetzte Leistungen

3D-Scan & Reverse Engineering

Vorhandene Bauteile digital erfassen und als bearbeitbares, fertigungsgerechtes CAD-Modell rekonstruieren.

Industrieller 3D-Druck

Funktionsteile im FDM-Verfahren aus technischen Kunststoffen wie PET-CF fertigen.

Ersatzteile & Sonderteile nachfertigen

Bauteile ab Stückzahl 1 nachfertigen und bei Bedarf konstruktiv verbessern statt nur kopieren.

Häufige Fragen zu Soziusabdeckungen per 3D-Scan und 3D-Druck

CAD-Daten, Materialauswahl, konstruktive Anpassung und Wirtschaftlichkeit bei Einzelteilen.

Ja. Ein vorhandenes Bauteil kann per 3D-Scan digitalisiert und anschließend als fertigungsgerechtes CAD-Modell rekonstruiert werden. Entscheidend ist, dass das Originalteil oder eine ausreichend vollständige Referenzgeometrie vorhanden ist.

Für dieses Bauteil waren Steifigkeit, Maßhaltigkeit und eine erhöhte Temperaturbeständigkeit relevant. PET-CF verbindet eine technische PET-Basis mit Carbonfaserverstärkung und eignet sich dadurch für formstabile Funktionsteile. Zusätzlich berücksichtigt JESA Geometrie, Wandstärken, Druckausrichtung, Befestigung und den konkreten Einsatzbereich.

Ja. Reverse Engineering dient nicht nur dazu, ein vorhandenes Teil identisch zu kopieren. Bekannte Schwachstellen können im CAD-Modell gezielt verändert werden, etwa durch zusätzliche Schraubpunkte, Gewindeeinsätze, Verstärkungen oder angepasste Anschlussgeometrien.

Additive Fertigung eignet sich besonders für Einzelteile und kleine Stückzahlen, da kein bauteilspezifisches Spritzgusswerkzeug benötigt wird. Ob das Verfahren technisch und wirtschaftlich sinnvoll ist, hängt von Größe, Geometrie, Materialanforderungen und Belastung ab.
